【一文字葺き屋根】
板の裁ち方
葺き板の板裁ち寸法
板裁ち寸法
葺き板の板裁ち寸法
原板の寸法
幅
長さ
種別
裁ち方
(mm)
(mm)
A種
4枚切り
182.5
606
365×1212
B種
6枚切り
202
455
455×1212
板裁ちの例
裁ち方
名称
有効寸法
(約)(mm)
A
十文字4つ切
561×138
B
十文字6つ切
561×77
C
縦横 6つ切
359×138
D
縦 6つ切
320×157
E
縦 8つ切
320×107

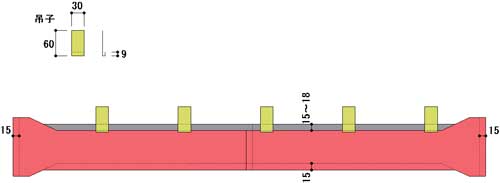

板加工例

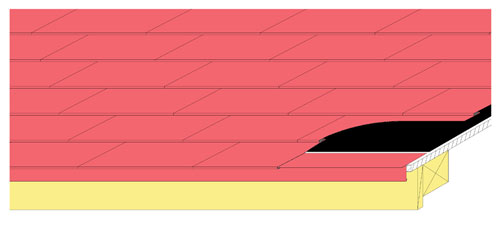

組付図

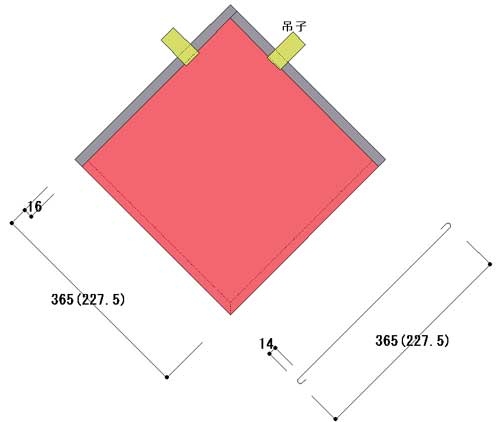

特殊 板加工【ひし葺き】

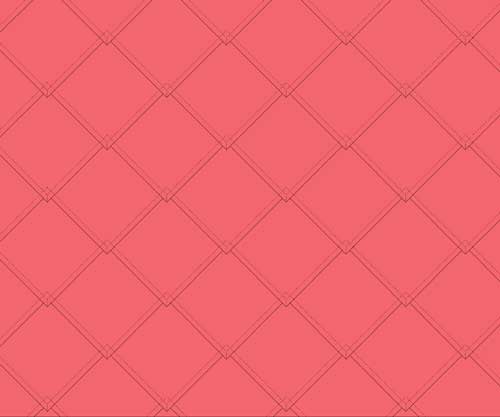

組付図
